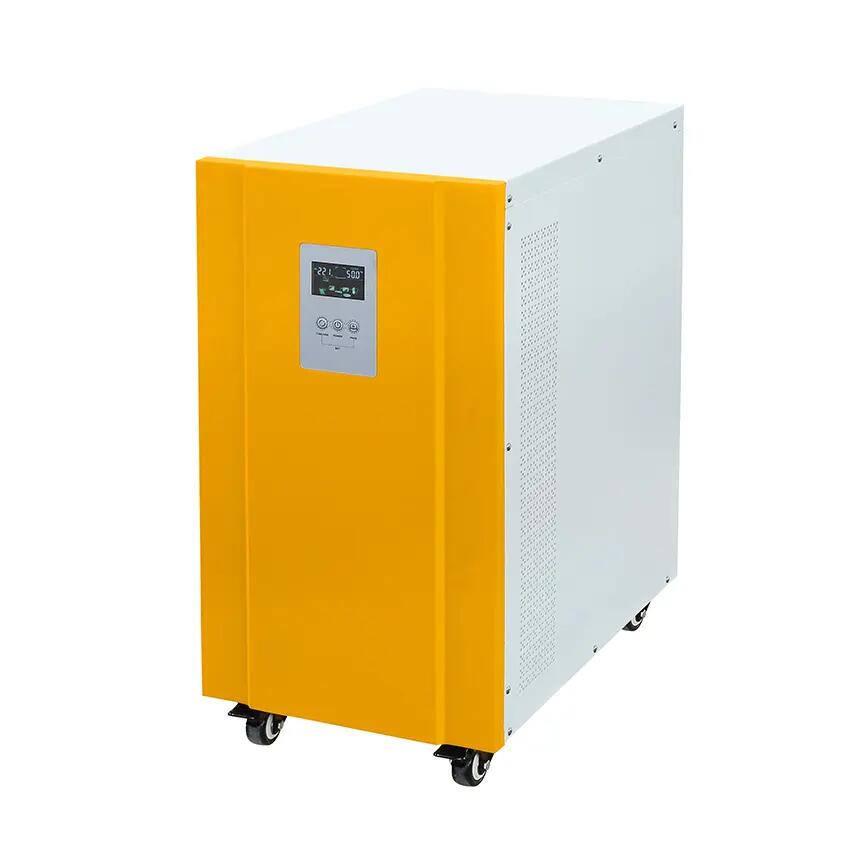

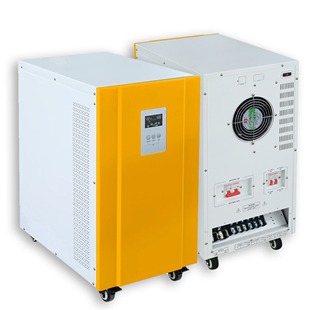

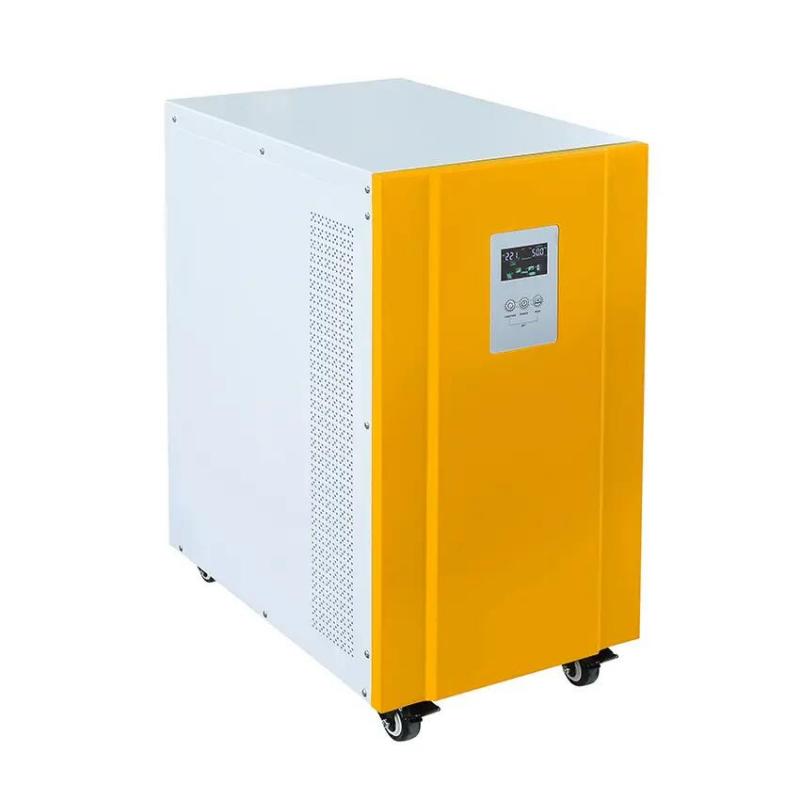

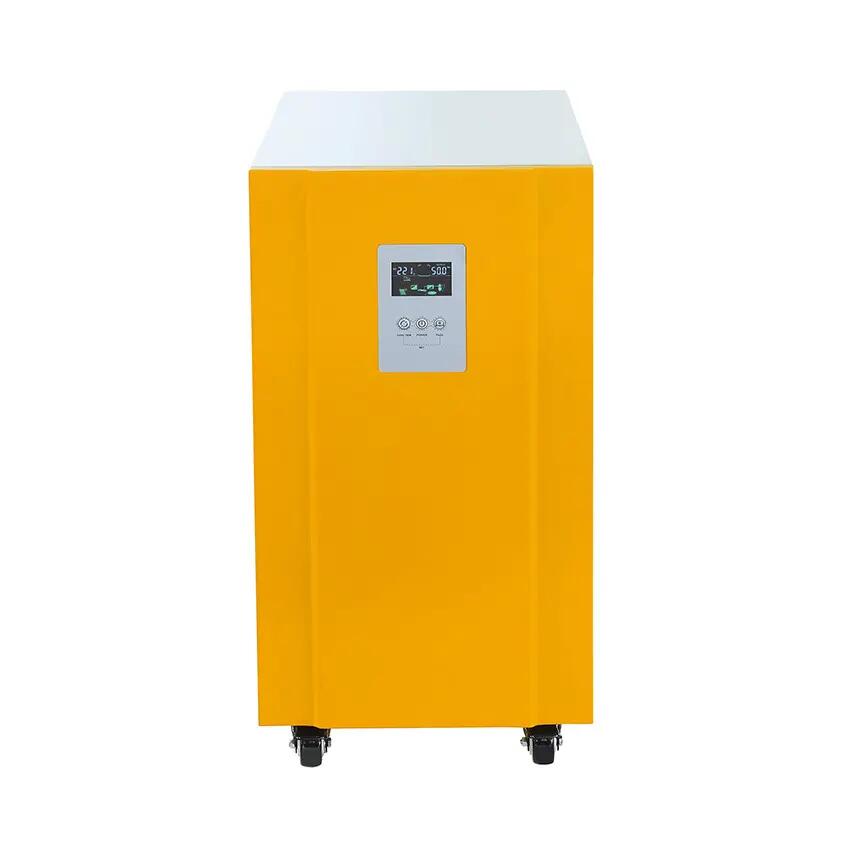

Zlinkwd Energy WD-Serie Solarwechselrichter 8 kW 10 kW 12 kW für Hybrid-Solarstromsystem.
Unterstützt geteilte Phasenspannung von 110 V AC und 220 V AC oder 120 V AC und 240 V AC.
Kompatibel mit Blei-Säure- und Lithium-Batterien, um das Problem der Bevorratung bei Händlern zu lösen.
Art.-Nr :
WD seriesBestellung (MOQ) :
5Zahlung :
T/T , PAYPAL , WESTERN UNIONProduktherkunft :
ChinaFarbe :
yellowHafen :
Xiamen, China(Mainland)Vorlaufzeit :
25
Produkteigenschaft

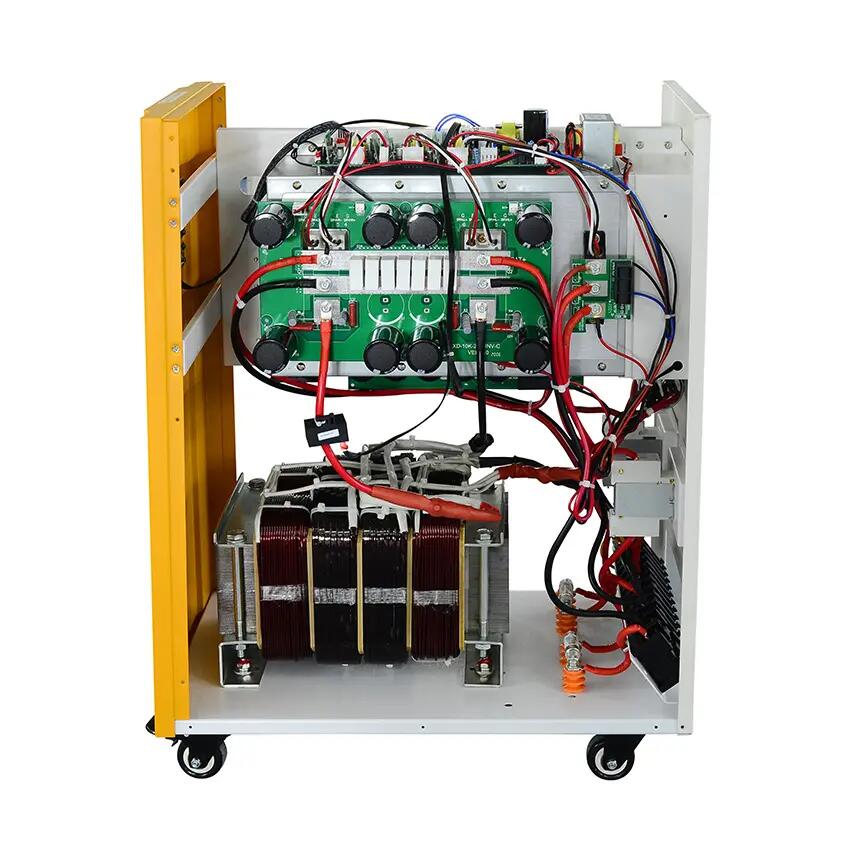

◆ Reiner Sinuswellenausgang ◇ Hocheffizienter Ringkerntransformator mit geringerem Verlust ◆ Intelligentes LCD-Integrationsdisplay ◇ AC-Ladestrom 0-20A einstellbar; Batteriekapazitätskonfiguration flexibler ◆ Drei Arten von Arbeitsmodi einstellbar: AC zuerst, DC zuerst, Energiesparmodus |  |
 | ◇ Frequenzadaptive Funktion, Anpassung an unterschiedliche Netzumgebungen ◆ Eingebauter PWM- oder MPPT-Controller optional ◇ Fehlercode-Abfragefunktion hinzugefügt, die dem Benutzer die Überwachung des Betriebszustands in Echtzeit erleichtert ◆ Unterstützt Diesel- oder Benzingenerator, passt sich jeder schwierigen Stromsituation an ◇ RS485-Kommunikationsanschluss/APP optional |
Leistung über 10 KW

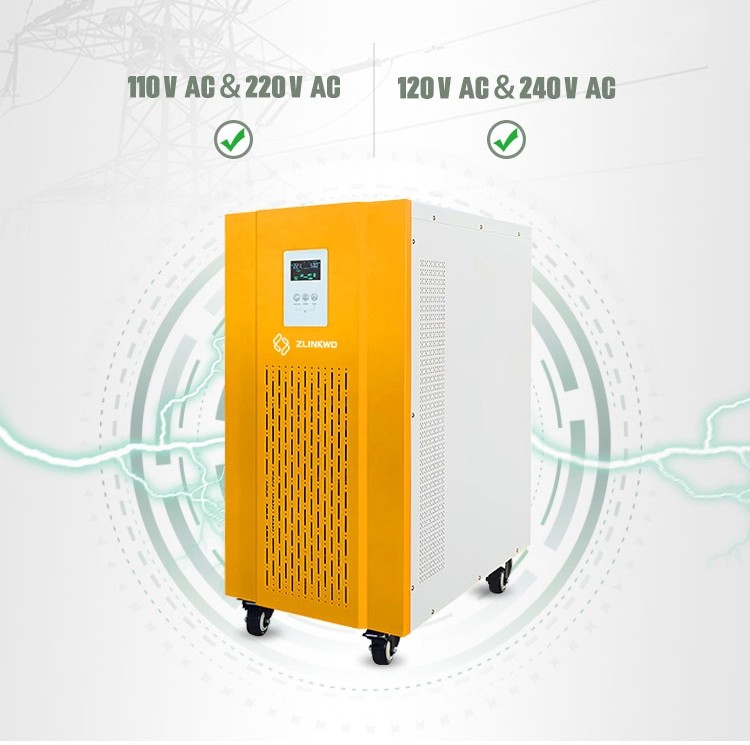

Unterstützt geteilte Phasenspannung von 110 V AC und 220 V AC oder 120 V und 240 V AC

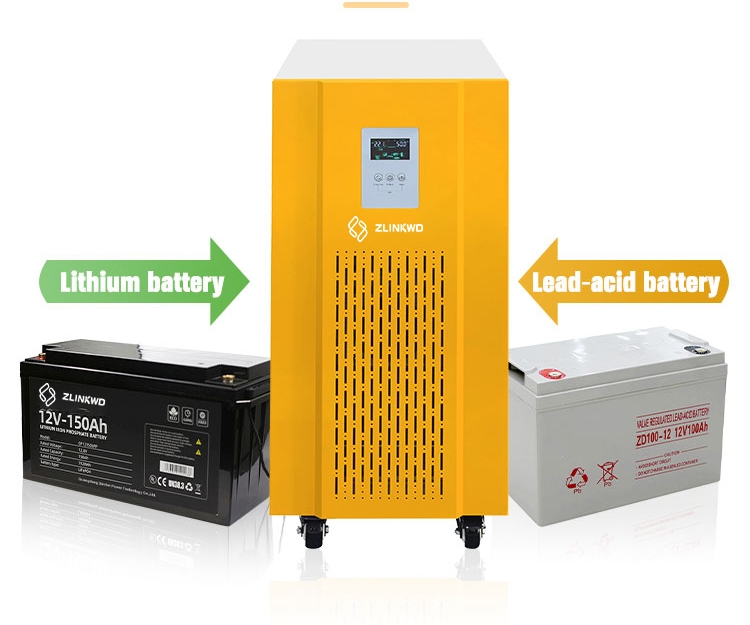

Kompatibel mit Blei-Säure- und Lithium-Batterien, um das Problem der Lagerhaltung bei Händlern zu lösen
Die Leistung der WD-Serie liegt zwischen 700 W und 40 kW
Bitte kontaktieren Sie uns, um weitere Wattinformationen und einen Schaltplan zu erhalten
Produktparameter
| Spezifikation | ||||
| Modell WD | 80248/96/192 | 10348/96/192 | 12396/192 | |
| -802 | -103 | -123 | ||
| Nennleistung | 8KW | 10KW | 12KW | |
| Spitzenleistung (20 ms) | 24KVA | 30KVA | 36KVA | |
| Motor starten | 5 PS | 7 PS | 7 PS | |
| Batteriespannung | 48/96/192 VDC | 48/96V/192VDC | 96/192 VDC | |
| Größe (L*B*Hmm) | 540x350x695 | |||
| Verpackungsgröße (L*B*Hmm) | 600*410*810 | |||
| N.W.(kg) | 66 | 70 | 77 | |
| G.W.(kg) | 77 | 81 | 88 | |
| Installationsmethode | Turm | |||
| Eingang | DC-Eingangsspannungsbereich | 10,5–15 VDC (einzelne Batteriespannung) | ||
| AC-Eingangsspannungsbereich | 92 VAC ~ 128 VAC (110 VAC) / 102 VAC ~ 138 VAC (120 VAC) / 185 VAC ~ 255 VAC (220 VAC) / | |||
| 195 VAC ~ 265 VAC (230 VAC) / 205 VAC ~ 275 VAC (240 VAC) (8 kW ~ 40 kW) | ||||
| AC-Eingangsfrequenzbereich | 45Hz~55Hz(50Hz)/ 55Hz~65Hz(60Hz) | |||
| Maximaler AC-Ladestrom | 0A ~ 40A (Je nach Modell beträgt die maximale Ladeleistung 1/4 der Nennleistung) | |||
| AC-Lademethode | Dreistufig (Konstantstrom, Konstantspannung, Erhaltungsladung) | |||
| Ausgang | Effizienz (Batteriemodus) | ≥85 % | ||
| Ausgangsspannung (Batteriemodus) | 110 VAC ± 2 % / 120 VAC ± 2 % / 220 VAC ± 2 % / 230 VAC ± 2 % / 240 VAC ± 2 % | |||
| Ausgangsfrequenz (Batteriemodus) | 50Hz±0,5 oder 60Hz±0,5 | |||
| Ausgangswelle (Batteriemodus) | Reine Sinuswelle | |||
| Effizienz (AC-Modus) | >99 % | |||
| Ausgangsspannung (AC-Modus) | Folgen Sie der Eingabe | |||
| Ausgangsfrequenz (AC-Modus) | Automatisches Tracking | |||
| Verzerrung der Ausgangswellenform (Batteriemodus) | ≤3 % (lineare Belastung) | |||
| Kein Lastverlust (Batteriemodus) | ≤1 % Nennleistung | |||
| Kein Lastverlust (AC-Modus) | ≤2 % Nennleistung (Ladegerät funktioniert nicht im Wechselstrommodus) | |||
| Kein Lastverlust (Energiesparmodus) | ≤10W | |||
| Batterietyp (wählbar) | VRLA-Batterie | Ladespannung: 14,2 V; Erhaltungsspannung: 13,8 V (einzelne Batteriespannung). | ||
| Akku anpassen | Lade- und Entladeparameter verschiedener Batterietypen können je nach Benutzeranforderungen angepasst werden | |||
| (Lade- und Entladeparameter verschiedener Batterietypen können über das Bedienfeld eingestellt werden) | ||||
| Schutz | Batterieunterspannungsalarm | Werkseinstellung: 11 V (einzelne Batteriespannung) | ||
| Batterie-Unterspannungsschutz | Werkseinstellung: 10,5 V (Einzelbatteriespannung) | |||
| Batterieüberspannungsalarm | Werkseinstellung: 15 V (einzelne Batteriespannung) | |||
| Batterieüberspannungsschutz | Werkseinstellung: 17 V (einzelne Batteriespannung) | |||
| Wiederherstellungsspannung bei Überspannung der Batterie | Werkseinstellung: 14,5 V (Einzelbatteriespannung) | |||
| Überlastschutz | Automatischer Schutz (Batteriemodus), Schutzschalter oder Versicherung (AC-Modus) | |||
| Kurzschlussschutz am Wechselrichterausgang | Automatischer Schutz (Batteriemodus), Schutzschalter oder Versicherung (AC-Modus) | |||
| Temperaturschutz | >90°C (Ausgang abschalten) | |||
| Alarm | A | Normaler Betriebszustand, der Summer hat keinen Alarmton | ||
| B | Der Summer ertönt 4 Mal pro Sekunde bei Batterieausfall, Spannungsanomalie und Überlastschutz | |||
| C | Wenn die Maschine zum ersten Mal eingeschaltet wird, ertönt der Summer 5, wenn die Maschine normal ist | |||
| Im Inneren des Solarreglers | Lademodus | PWM oder MPPT | ||
| (Optional) | Ladestrom | PWM:(48V:120A;96V:50A/100A;192V/384V:50A / MPPT:(48V:100A/200A;96V:50A/100A;192V/384V:50A) | ||
| PV-Eingangsspannungsbereich | PWM: 60V-88V (48V-System); 120V-176V (96V-System); 240V-352V (192V-System) | |||
| MPPT: 60V-120V (48V-System); 120V-240V (96V-System); 240V-360V (192V-System) | ||||
| Max. PV-Eingangsspannung (Voc) | PWM: 100 V (48 V-System); 200 V (96 V-System); 400 V (192 V-System) | |||
| (Bei der niedrigsten Temperatur) | MPPT: 150 V (48 V-System); 300 V (96 V-System); 450 V (192 V-System) | |||
| Maximale Leistung des PV-Arrays | 48-V-System: 6720 W (PWM 120 A)/5,6 kW und 11,2 kW (MPPT 100 A/200 A); | |||
| 96-V-System: 5,6 kW (50 A)/11,2 kW (100 A); 192-V-System: 11,2 kW (50 A) | ||||
| Standby-Verlust | ≤3W | |||
| Maximale Umwandlungseffizienz | >95 % | |||
| Arbeitsmodus | Batterie zuerst/Wechselstrom zuerst/Energiesparmodus | |||
| Transferzeit | ≤4ms | |||
| Anzeige | LCD | |||
| Thermische Methode | Kühlventilator mit intelligenter Steuerung | |||
| Kommunikation (optional) | RS485/APP (WIFI-Überwachung oder GPRS-Überwachung) | |||
| Umfeld | Betriebstemperatur | -10℃~40℃ | ||
| Lagertemperatur | -15℃~60℃ | |||
| Lärm | ≤55dB | |||
| Elevation | 2000 m (mehr als Leistungsreduzierung) | |||
| Feuchtigkeit | 0 % ~ 95 %, keine Kondensation | |||

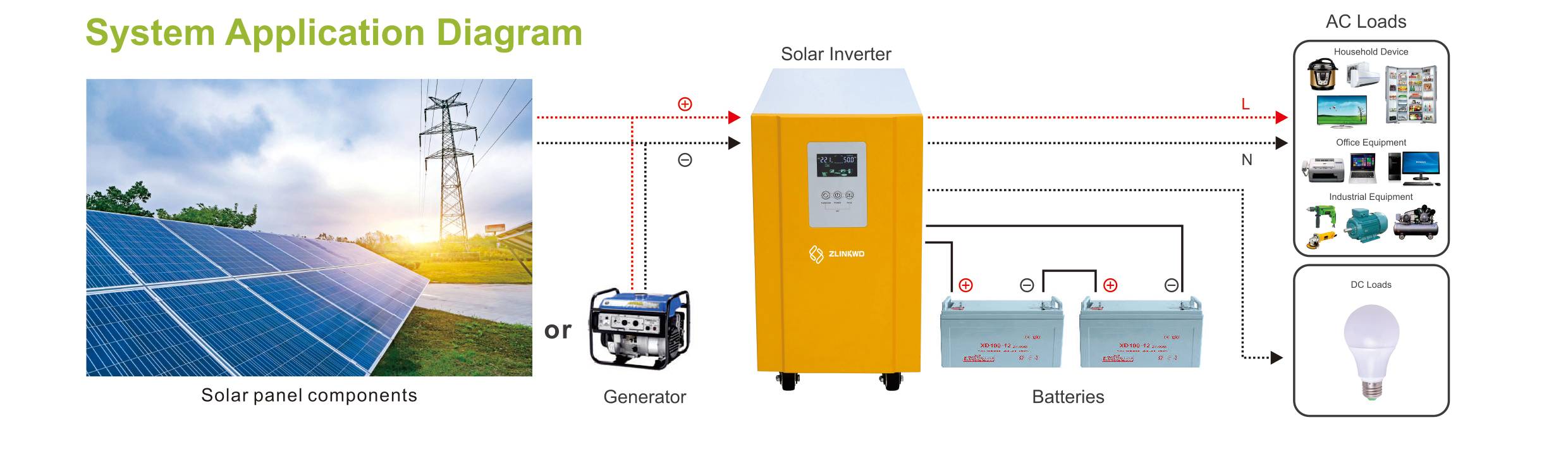

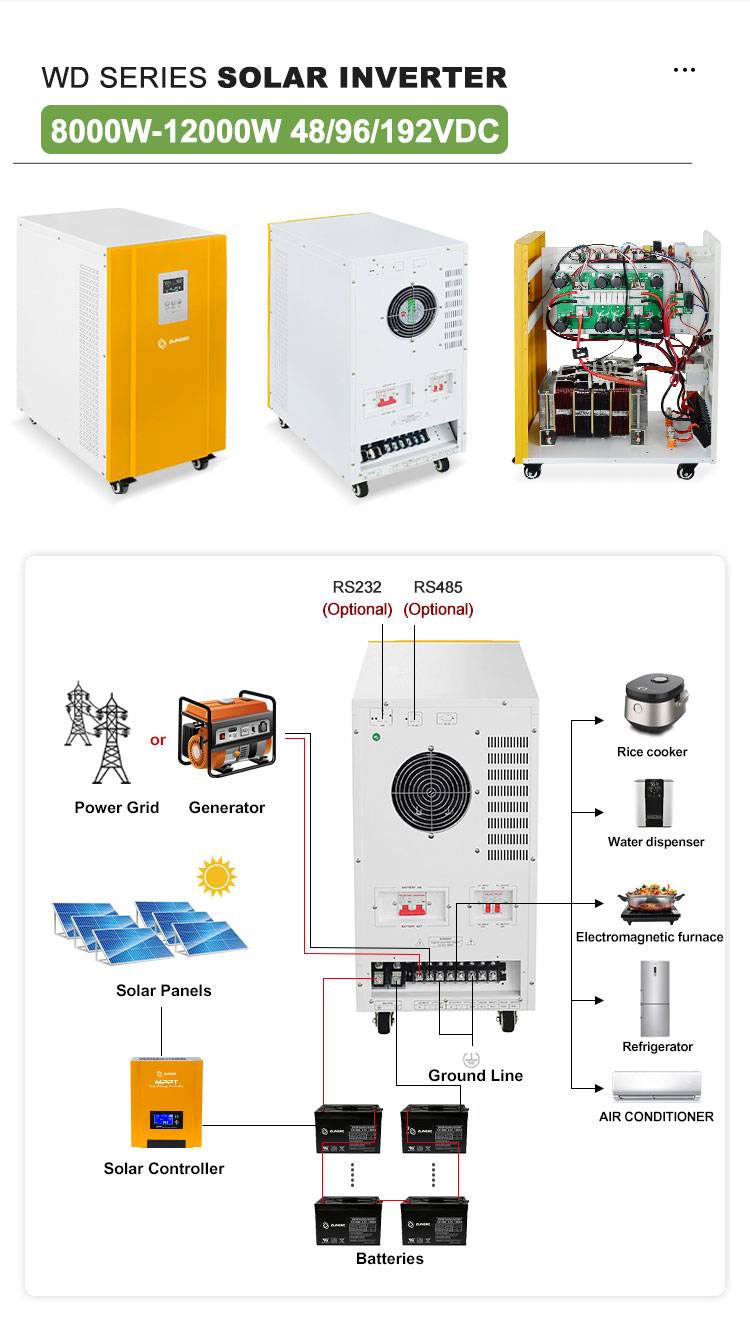

Anwendungsdiagramm
Anwendungsszenarien
1. Off-Grid-Wohnhäuser
2. Notstromversorgung
3. Laden von Elektrofahrzeugen
4. Smart-Home-Automatisierung
5. Kommerzielle und industrielle Anwendungen
FAQ
F. Was ist der Preis?
A: Wir bieten einen angemessenen Preis und empfehlen unseren Kunden geeignete BatterienKunden.
F. Kann ich eine Musterbestellung haben?
A: Ja, wir freuen uns über eine Musterbestellung, um die Qualität zu testen und zu überprüfen.
F. Kann ich mein LOGO darauf drucken?
A: JA, LOGO/Aufkleber/OEM/ODM willkommen
F. Akzeptieren Sie OEM/ODM?
A: Ja, es ist verfügbar. Wir haben eine OEM-Gruppe, die Batteriegehäuse entwickelt.
F. Welche Zertifikate haben Sie?
A: Wir haben CE/ROHS/FCC/SGS/UN38.3/MSDS ... usw.
F. Kann Ihre Batterie in Reihe oder parallel geschaltet werden?
A: JA, SIE können JEDE dieser Batterien parallel anschließen. Für Serien empfehlen wir einen Abstand von 3 Einheiten.
F. Wie versenden Sie?
A: Wir empfehlen, Muster und Kleinbestellungen über unseren Versenderpartner an den Bestimmungsort zu versenden, der über einen hervorragenden UPS/DHL/Fedex/TNT-Service verfügt. Große Bestellungen werden auf dem Seeweg versandt.
